|
 1、陶瓷生產(chǎn)原料
分瓷土、釉料，其所含原料基本相同，但原料配比不同。
其主要成份：長石、石英、氧化鋅、氧化鋯、鋁粉、氧化鎂、色料。
K2O Si O2 ZnO ZrO2 AI2O3 MgO
陶土：用于生產(chǎn)陶器和瓷器的一種粘土簡稱陶土。
瓷器：高溫?zé)芍型耆；纱傻某善贰?BR>陶瓷：高溫?zé)芍形赐耆；怀纱傻某善贰?BR>瓷器與陶器區(qū)別：原料配方、產(chǎn)品及水率、燒成溫度。
漿料：成型注漿所用的原料。
釉料：半成品噴釉所用的原料。
生產(chǎn)過程：球磨、過濾、除鐵、池存。
球磨和過篩必須達(dá)到325目國際。

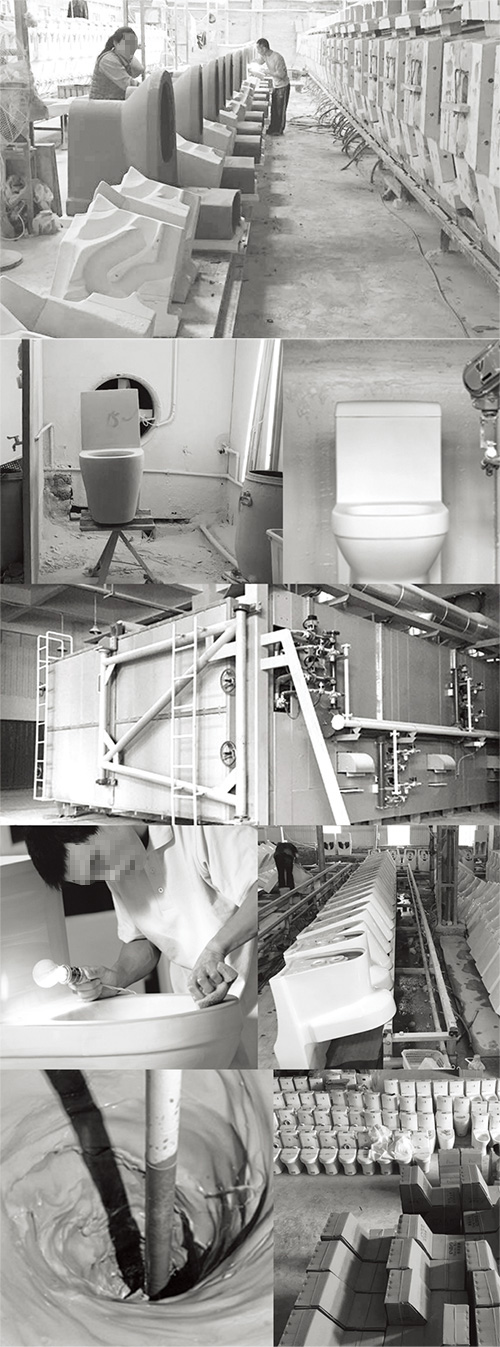

2、模具
成型注漿所用的石膏模具。
材料：石膏粉。
特點(diǎn)：吸水快、凝固時(shí)間短、修補(bǔ)方便、價(jià)格便宜。
灌漿次數(shù)：80次-100次。
生產(chǎn)過程：3D圖紙?jiān)O(shè)計(jì)、原模人工雕塑、每模采用樹脂作成母模，通過母模生產(chǎn)出的子模用于成型注漿。
3、成型灌注
用漿料到石膏模中形成半成品還體。
每一件成型產(chǎn)品至少兩塊模型組合。
成型方法：單面吸漿、雙面吸漿。
生產(chǎn)過程：注漿、放漿、脫模、拼接打孔、修還。
4、噴釉
用釉料均勻地噴施在半成品還體上。
噴釉方式：機(jī)器手噴釉、人工噴釉。
5、燒成
噴成釉的半成品，在窖內(nèi)經(jīng)過一定時(shí)間高溫?zé)裏岷笮纬傻漠a(chǎn)品。
燒成收縮率：不大于1.15。
燒成時(shí)間：13小時(shí)-15小時(shí)。
燒成溫度：1210℃-1280℃.
燒成過程：預(yù)熱帶、燒成帶、冷卻帶。
窖爐各類：梭式窖、隧道窖、輥道窖。
6、檢驗(yàn)
研制室：漿料：細(xì)度、比重（含水量）、收縮、強(qiáng)度、抗彎曲性、流動(dòng)、觸變。
釉料：流動(dòng)、觸變、細(xì)度、比重、色差、高瀑流動(dòng)、干燥時(shí)間、還釉適應(yīng)性（為了控制熱穩(wěn)定性）。
色差：生產(chǎn)釉料上瓦片、燒成與國際標(biāo)準(zhǔn)色板比較，采用進(jìn)口色差儀。
色澤：目測(cè)。
|
